Role kartonového filtru lapače barvy v suchých stříkacích kabinách

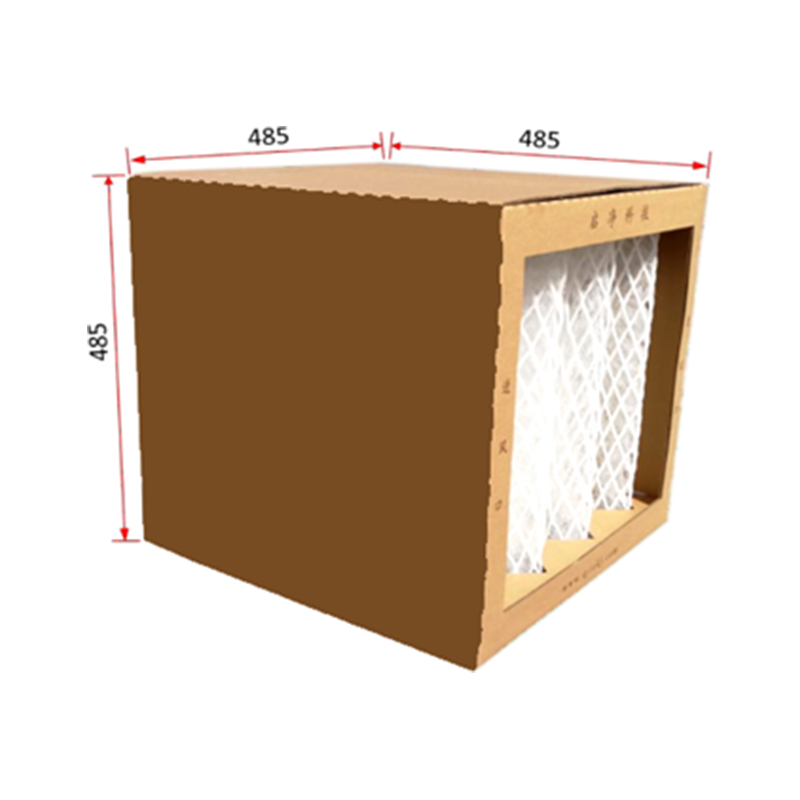

Suché stříkací kabiny se spoléhají na účinné zachycování přestřiku, aby se ve výfukových kanálech, ventilátorech a následném zařízení neusazovala barva. A Kartonový filtr lapač barvy pro suchou stříkací kabinu je jednorázová filtrační jednotka z vlnité lepenky určená k zachycování částic barvy při nasávání vzduchu z kabiny. Jeho vnitřní přepážky ve stylu harmoniky vytvářejí několik vzduchových cest a nutí přestřik, aby se srazil s kartonovými povrchy, kde přilne, spíše než aby procházel do výfukového systému.
Jiangsu Yue Ze Environmental Protection Equipment Co., Ltd. se sídlem v Yancheng, Jiangsu, Čína, má rozlohu 35 000 metrů čtverečních se základním kapitálem 58 milionů juanů. Společnost čerpá z více než 40 let zkušeností v oblasti automobilových lakovacích kabin a lakovacích a vypalovacích kabin a dodává spotřební materiál pro filtraci zkonstruovaný tak, aby zvládl vysoké objemy přestřiků typické pro operace suchého stříkání.
Proces filtrace spoléhá na kombinaci nárazového a směrového proudění vzduchu spíše než na husté vláknité médium.
1. Přesměrování vzduchu
Vzduch nasycený barvou vstupující do krabicového filtru je hnán klikatým vnitřním kanálem tvořeným přeloženými lepenkovými vrstvami, přičemž několikrát mění směr, jak se pohybuje směrem k výfukovému otvoru.
2. Dopad částic
Protože částice barvy nesou větší setrvačnost než molekuly vzduchu, nemohou sledovat ostré otáčky v kanálku a místo toho narážejí a ulpívají na povrchu lepenky a postupně se hromadí jako pevný zbytek.
3. Výstup čistého vzduchu
Jakmile jsou částice odstraněny, vyčištěný proud vzduchu opouští boxový filtr a pokračuje do odsávacího ventilátoru kabiny, což pomáhá udržovat stabilní proudění odsávaného vzduchu po celý cyklus stříkání.
Porovnání konfigurací filtru krabic
Kartonové filtry pro zachycení barvy jsou obvykle nabízeny v různých hloubkách a počtech přepážek, které ovlivňují účinnost zachycení a životnost. Níže uvedená tabulka shrnuje běžné konfigurace:
| Hloubka krabice | Konfigurace ozvučnice | Doporučené použití |
| 300 mm | Jednostupňová přepážka | Lehký opravný nástřik |
| 450 mm | Dvoustupňová přepážka | Standardní suché stříkací kabiny |
| 600 mm | Vícestupňová přepážka | Velkoobjemové linky na stříkání karoserií automobilů |
Tabulka: Konfigurace filtrů kartonových lapačů barvy podle hloubky a použití
Hlubší boxy s více stupni přepážky obecně nabízejí vyšší rychlost zachycování částic, ale také zavádějí větší odpor proudění vzduchu, takže konfigurace by měla odpovídat kapacitě ventilátoru kabiny.
- Poskytuje spolehlivé zachycení přestřiku bez potřeby vody nebo systémů chemické úpravy
- Jednorázový design zjednodušuje likvidaci tím, že umožňuje vyjmutí a výměnu celé nasycené jednotky
- Lehká kartonová konstrukce usnadňuje manipulaci a instalaci personálu údržby
- Kompatibilní se širokou škálou konfigurací výfukových stěn pro suché stříkací kabiny
Doporučené postupy instalace a výměny
Správná orientace instalace a včasná výměna jsou zásadní pro udržení konzistentního výkonu kabiny.
- Nainstalujte skříňový filtr tak, aby šipky proudění vzduchu směřovaly správným směrem, aby odpovídaly výfukovému proudu kabiny
- Ujistěte se, že okraje jsou těsně utěsněny proti stěně výfuku, aby se zabránilo obtékání filtru nefiltrovaným vzduchem
- Filtr vyměňte, jakmile nahromaděná barva viditelně zablokuje kanály proudění vzduchu nebo znatelně poklesnou hodnoty tlaku v kabině
Často kladené otázky
Q1: Jak dlouho obvykle vydrží kartonový filtr lapače barvy?
Životnost závisí na denním množství nástřiku a typu barvy, ale výměna je obvykle nutná, jakmile se kartonové kanály viditelně ucpou zaschlým přestřikem.
Q2: Lze tento krabicový filtr použít s práškovou i tekutou barvou?
Je primárně určen pro suché stříkací kabiny používající tekuté nebo rozpouštědlové barvy, kde částice přestřiku zůstávají dostatečně lepivé, aby přilnuly k kartonovým přepážkám.
Q3: Ovlivňuje krabicový filtr výkon ventilátoru?
Správně dimenzovaný a nainstalovaný krabicový filtr by neměl výrazně snížit proudění odpadního vzduchu, ale ucpaný nebo příliš velký filtr může zvýšit odpor a zatěžovat motor ventilátoru.
